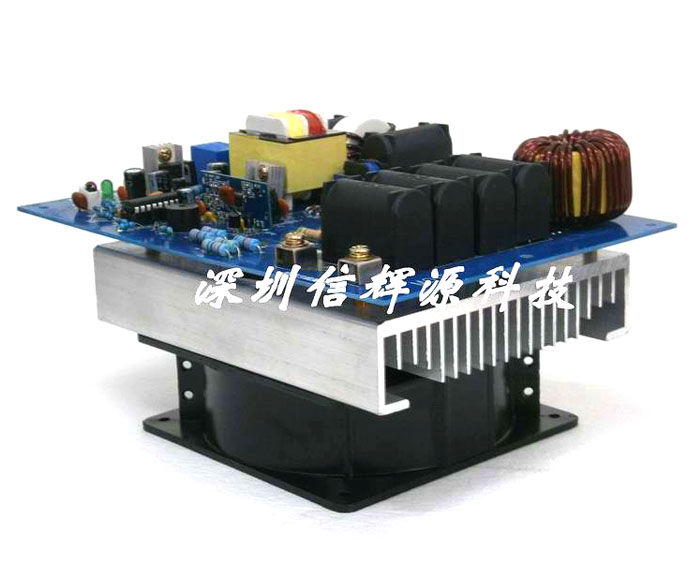

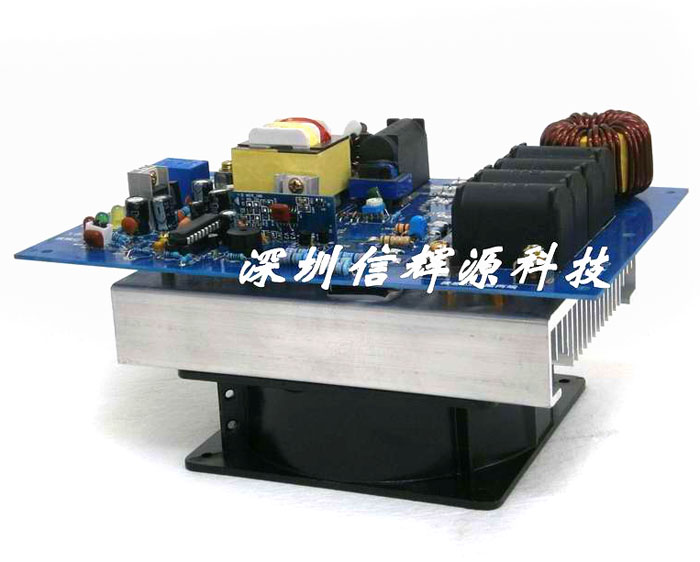

深圳3.5kw電磁加熱控制板高效節能，信輝源科技專業供應電磁加熱器系列產品，公司具有良好的市場信譽，專業的銷售和技術服務團隊，憑著經營電磁感應加熱器系列多年經驗，熟悉并了解電磁加熱器系列市場行情，迎得了國內外廠商的一致好評，歡迎來電來涵洽談交流！

技術參數：
1：外形尺寸：207*138*115（長*寬*高）
2：工作電壓：220V
3：功率（可調）：2500W-3500W
4：負載電感量：100±10uH（用勝利牌的BICTOR6243+電感表測量）約(13米左右)
5：轉換效率>90%
6：工作頻率:20-25kHZ
7：工作溫度:-10度至+50度
8：工作方式:連續加熱
9：浪沖保護-+1500V
10：抗雜波干擾:4000V
11：感應線圈到發熱體的安裝距離15mm（保溫棉壓緊后厚度）
12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于5厘米。

二、接線說明
1、三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮。“故障燈”燈滅。當發電路發生故障時“故障燈”燈在閃亮。
2、電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。
3、線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。
4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。

三、產品主要應用領域
1、工業高效加熱設備如塑膠機械注塑機、造粒機、吹膜機、擠出機 拉絲機、中空成型機等等的節能改造中；
2、民用加熱產品如電磁熱水器，電磁熱水瓶等高效加熱電器中

四、使用說明和注意事項
1、控制箱體要求：由于主控制器是高壓，大電流器件，所以在使用中應將其安裝在控制箱體內，再通過絕緣導線將其與加熱線圈與及電源、溫度控制器等器件連接。以保護人體不會觸及帶電部位造成觸電事件。由于控制器本身會產生熱量，所以控制箱體要做成可使空氣流通，以便于散熱。
2、加熱線圈：要求采用6平方以上的絕緣高溫電線繞制。一般為圓型線圈，繞在加熱物體上時電感量為100±10uH（用勝利牌的BICTOR6243+電感表測量，要繞在炮筒上測量，注：圓型線圈料筒外徑100MM一般繞28圈左右，根據炮筒直徑不同有不同圈數，要在實際使用中把握。）
3、加熱線圈的繞制：加熱線圈根據用戶的具體要求繞制，繞制時應保證同一鐵芯的加熱線圈繞向與參數一置。每組線圈與線圈之間保持50mm以上的距離。
4、加熱線圈和被加熱金屬物體的距離要求：加熱線圈表面到被加熱金屬物體表面的距離根據線圈的寬度不同要適當調整。3.5KW 控制板的線圈到被加熱金屬物體的距離根據不同直徑的管徑要適當調整，管徑越大，距離越近。管徑越小，距離越遠。一般為：15-22mm。如果距離過小時會造成控制板因工作特性變差而發熱，甚至引起炸功率管；距離過大時功率將逐步變小，且不能調節，這是電路反壓保護在保護的原因。
5、接線方式：本控制器可以接成上電開機使用，也可以由溫控器的常閉觸點控制使用。
a、上電開機使用： 將220V的電源通過絕緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（一定要接觸牢固）。本機板出廠設定為上電即開機使用方式。
b、溫控器的常開觸點控制使用： 將220V的電源通過絕緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（一定要接觸牢固）。用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開觸點，連接好即可試機使用。
注意：溫控器的觸點不允許帶市電或其他高壓電。
C、多塊板子聯機使用：當需要由一個溫控器觸點控制多塊板子同時工作同時停止時，首先你要確定一塊板子作為主機板（隨便選一塊），然后用聯機線（兩芯線，兩頭各帶一個2芯插頭）將主機板上的“副板控制”與另一塊副板的“電壓控制”相連，如果要連接更多副機板請使用聯機線按照上述一級一級連接起來即可，即一個副板上的“副板控制”與另一塊副板的“電壓控制”相連，如此一級連一級即可。
承接工程：注塑機節能改造用電磁加熱器，吹膜機節能改造用電磁加熱器，拉絲機節能改造用電磁加熱器，造粒機節能改造用電磁加熱器，塑料機械電磁加熱設備等節能改造工程。
